變頻柜通風散熱的設計方法

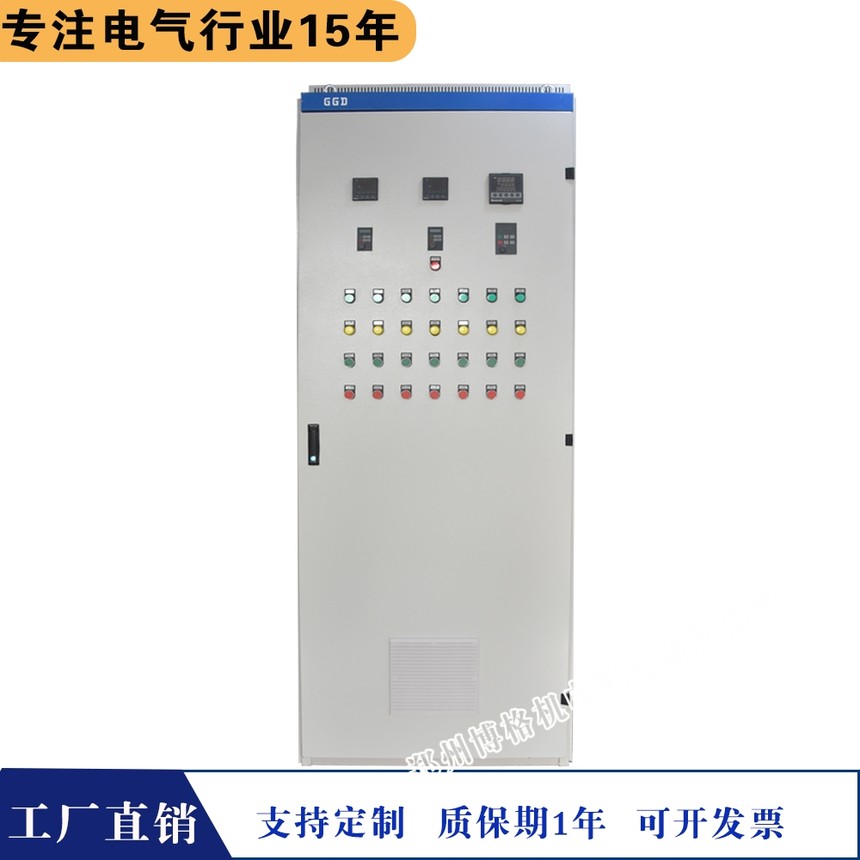

　  變頻柜是工業應用中常用的電氣設備，一般采用PLC、觸摸屏、變頻器、低壓電氣等電氣設備設計生產的設備。在變頻器應用各領域，使用可編程控制器組成的智能 設備是用于滿足工業生產中不同工藝需求而設計生產的自動化設備。由于變頻器是使用SPWM產生模擬的正弦波信號，是高速開關的功率器件，因此產生了大量的 輻射、干擾、傳導等電氣污染。因此在設計生產變頻柜時采取必要、合理的元器件布置和排放是非常重要的。

    一、 散熱問題

　　變頻器的發熱是由內部的損耗產生的。在變頻器中各部分損耗中主要以主電路為主，約占98%，控制電路占2%。為了保證變頻器正�？煽窟\(yùn)行，必須對變頻器進行 散熱我們通常采用風扇散熱；變頻器的內裝風扇可將變頻器的箱體內部散熱帶走，若風扇不能正常工作，應立即停止變頻器運行；大功率的變頻器還需要在控制柜上 加風扇，控制柜的風道要設計合理，所有進風口要設置防塵網，排風通暢，避免在柜中形成渦流，在固定的位置形成灰塵堆積；根據變頻器說明書的通風量來選擇匹 配的風扇，風扇安裝要注意防震問題。

   二、電磁干擾問題

　　I. 變頻器在工作中由于整流和變頻，周?chē)�產生了很多的干擾電磁波，這些高頻電磁波對附近的儀表、儀器有一定的干擾，而且會產生高次諧波，這種高次諧波會通過供 電回路進入整個供電網絡，從而影響其他儀表。如果變頻器的功率很大占整個系統25%以上，需要考慮控制電源的抗干擾措施。

　　II.當系統中有高頻沖擊負載如電焊機、電鍍電源時，變頻器本身會因?yàn)楦蓴_而出現保護，則考慮整個系統的電源質量問題。

   三、 防護問題需要注意以下幾點

     I.防水防結露：如果變頻器放在現場，需要注意變頻器柜上方不的有管道法蘭或其他漏點，在變頻器附近不能有噴濺水流，總之現場柜體防護等級要在IP43以上。

    II. 防塵：所有進風口要設置防塵網阻隔絮狀雜物進入，防塵網應該設計為可拆卸式，以方便清理，維護。防塵網的網格根據現場的具體情況確定，防塵網四周與控制柜的結合處要處理嚴密。

    III.防腐蝕性氣體：在化工行業這種情況比較多見，此時可以將變頻柜放在控制室中。
