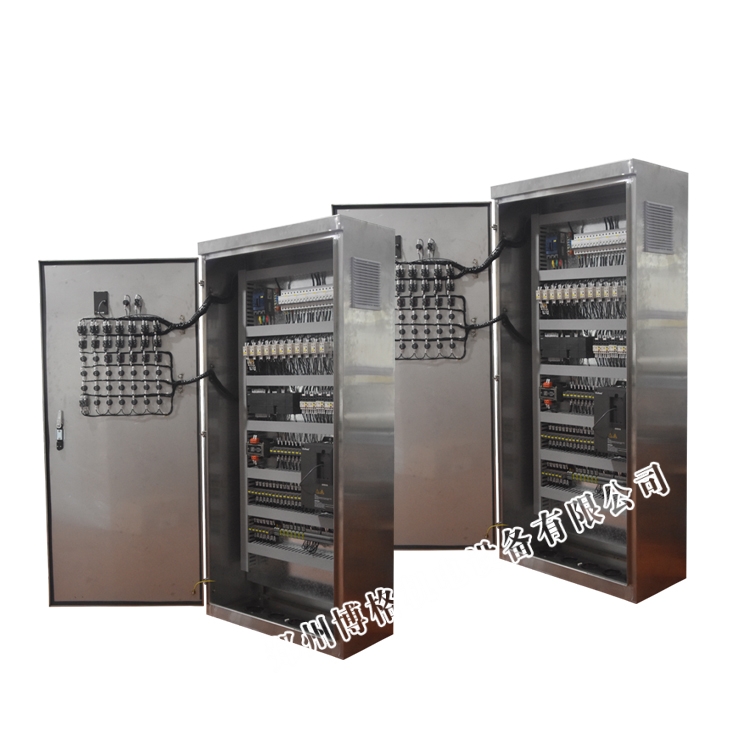

變頻柜中變頻器的工作原理

    變頻器（Variable-frequency Drive，VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。

變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠?jī)?nèi)部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。

    隨著社會的不斷發展，對生產工藝的要求也越來越高，例如加工工藝的高精度要求和高效率要求等。這就要求動力機構能夠在工作速度、定位速度、快速啟動和制動、反轉控制及提高動力機構能源轉換效率等方面有所提高, 但作為系統原動機的電動機, 滿足這些要求是十分困難的 。因此提高電動機的調速技術對于整個電力拖動系統的性能具有十分重要的意義。

    電動機的調速早始于機械系統。主要有兩種形式 :一是定速電動機 +調速聯軸節或調速型液力耦合器 ;二是采用變速電動機 。前者是在以定速運轉的電動機軸上安裝可調速的聯軸節或可調節充液量的液力耦合器等等 。采用此類調速機構不僅響應慢、精度較差, 而且效率有所降低。為了提高電動機調速的性能, 人們通常采用直流發電機—直流電動機組, 調節輸入電壓便可以改變直流電機的轉速 。交流電動機的轉速調節通常有包括改變電動機極數 、串接轉子電阻和調定子電壓的方法 。目前交流變頻技術開始成熟并進入實用化。變頻器是通過變頻技術開始成熟并進入實用化 。
