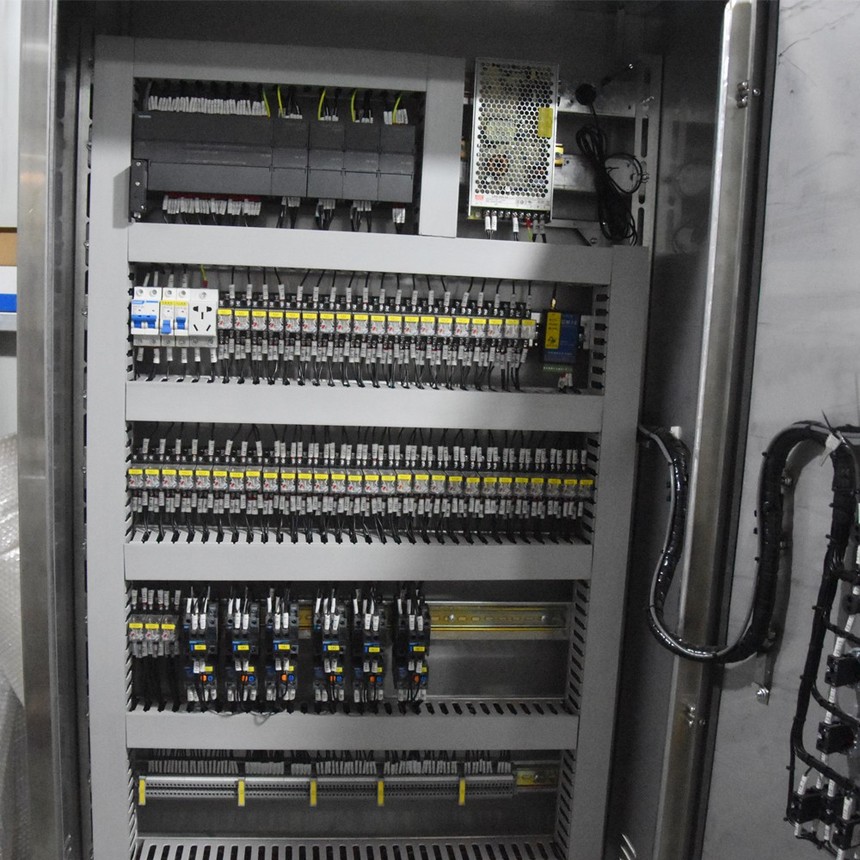

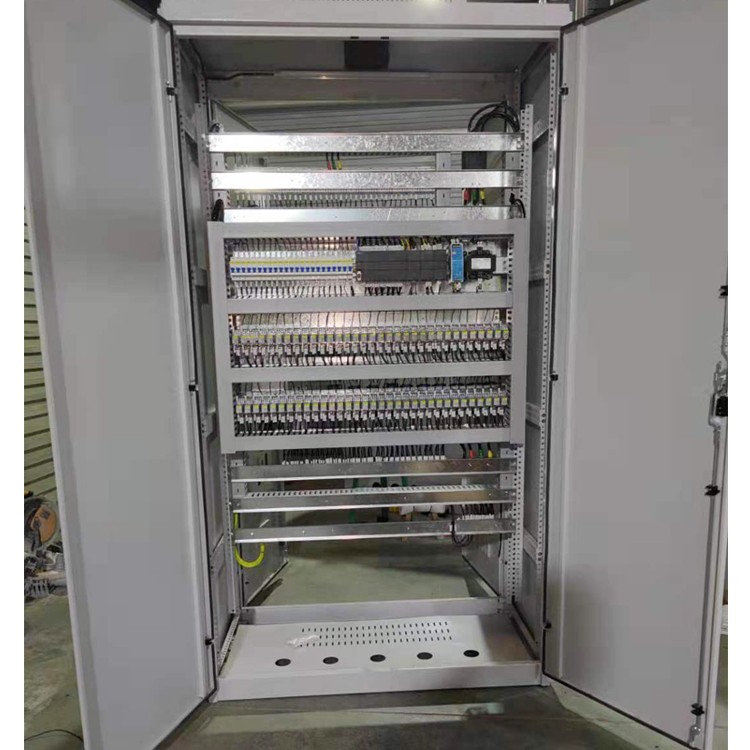

PLC電控柜原理及設計方案

  一般而言，PLC PLC電控柜在運行時，其工作全過程可分為輸入采樣階段、程序執行階段和輸出更新階段。 執行這三個階段稱為掃描儀循環時間。

  1、進入采樣階段

  PLC 將每個輸入情況存儲在匹配的輸入圖像寄存器中。 此時，輸入圖像寄存器被更新，然后進入程序執行階段。 在程序執行階段或輸出更新階段，輸入組件圖像寄存器被外界封鎖，無論輸入數據信號如何變化，其內容保持不變，輸入的新內容直到輸入采樣才會改變 下一個掃描儀循環時間的階段 再次加載。

  2.程序執行階段

  PLC根據新讀取的輸入數據信號，按左、右、先的順序逐行掃描，執行程序流程。

  結果存儲在組件映像寄存器中。 關于組件映射寄存器，每個組件（輸入映射寄存器除外）的情況會隨著程序流程的執行而變化。

  3.輸出更新階段

  所有命令執行完畢后，輸出映像寄存器中的所有汽車?yán)^電器（“1”或“0”）在輸出更新階段被復制到輸出鎖存器，然后驅動器的外部負載根據一個 一定的方法。

  PLC是電氣設備自動控制系統中操縱電氣設備的關鍵部件。 因此，PLC的特性關系到所有自動控制系統是否安全、可靠，對高效運行至關重要。 在設計PLC控制柜和PLC控制系統軟件時，應遵循以下基本準則：

  1、最大化被測目標的控制規則。

  2、確保自控系統簡單、經濟、使用方便、維護方便。

  3、保持自動控制系統的安全系數和穩定性。

  4、實際操作簡單方便，兼顧安全注意事項，避免操作失誤。

  5、考慮PLC的各項性能指標和自然環境規定。
