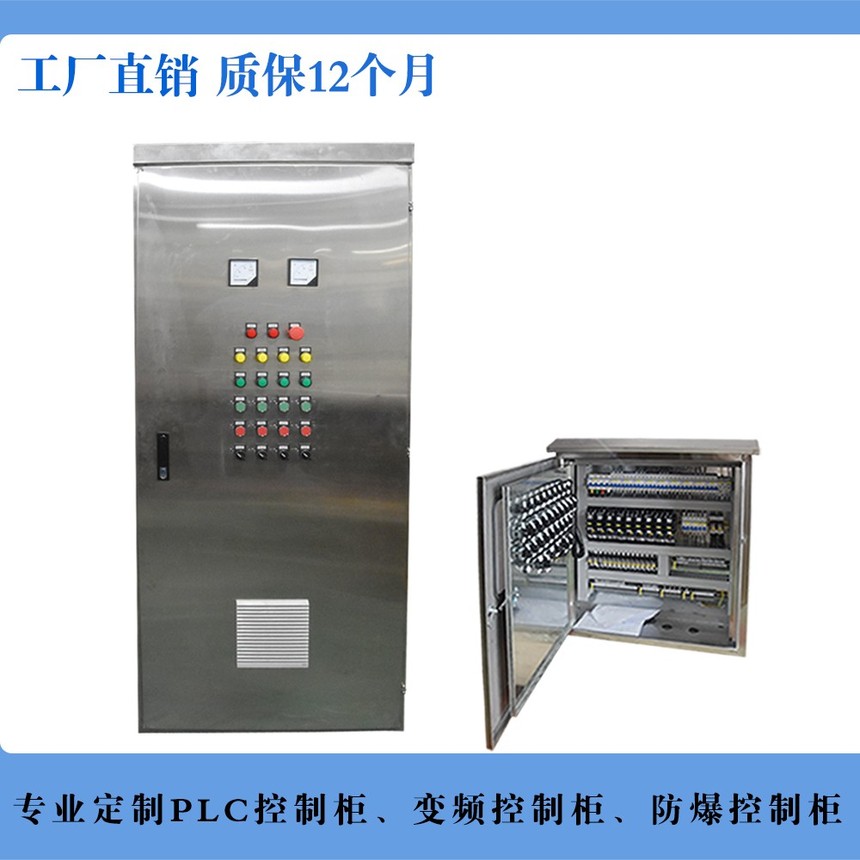

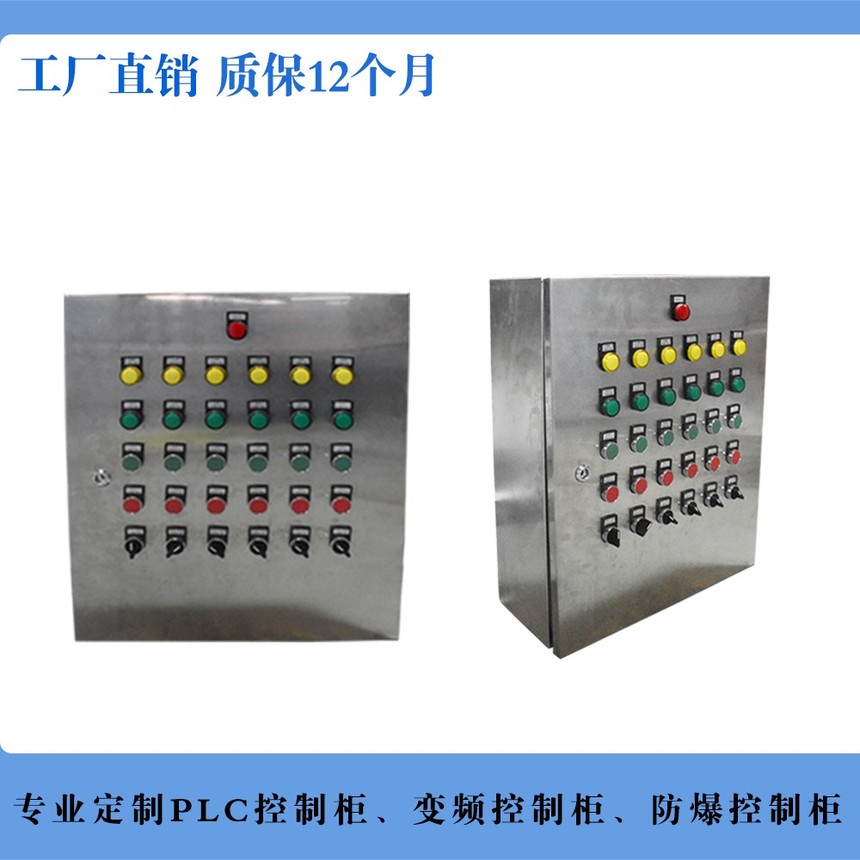

河南污水泵控制箱的接線及原理河南污水泵控制箱的接線及原理 排污泵控制箱通常都是采用液位控制的原理,液位排污泵控制柜通常都是采用高性能的浮球開關與控制柜配套使用就能達到高液位時啟動排污泵低液位時停止排污泵的功能 一、排污泵控制箱原理如下: 1、控制排污泵出口末端液位的排污泵控制箱原理 給水工作狀態就是需要控制排污泵出口末端的集水池的水量,我們就把它稱為給水工作狀態的液位控制,在排污泵控制箱接線當中只需要把浮球開關常閉接點的兩根引線分別接在Y1和Y2位置上即可,這種接法就是當排污泵出水段水池水滿后,浮球就能漂浮到白球的位置,這時常閉接點就會自動斷開,排污泵就即可停止工作,當液位位下降至起泵的位置浮球開關的常閉接點接通之后,排污泵就開始工作。以上就是控制排污泵出口末端液位的排污泵控制箱原理。 2、控制排污泵水池液位的排污泵控制箱原理 把浮球常開接點的兩根信號線接入排污泵控制箱的Y1和Y2端子,當液位達到預先設置的滿水位置,浮球就隨水一起自然上升,當升到起泵的位置時(如圖九黑球所示),這時常開接點就會接通,排污泵就會開始運行,液位也就會根據潛水排污泵流量的大小逐漸下降,當下降到預先固定好的停泵水位線時(如圖九白球所示),這時浮球常開接點就會斷開,排污泵也就停止了運行這就是控制排污泵水池液位的排污泵控制箱原理。 |
