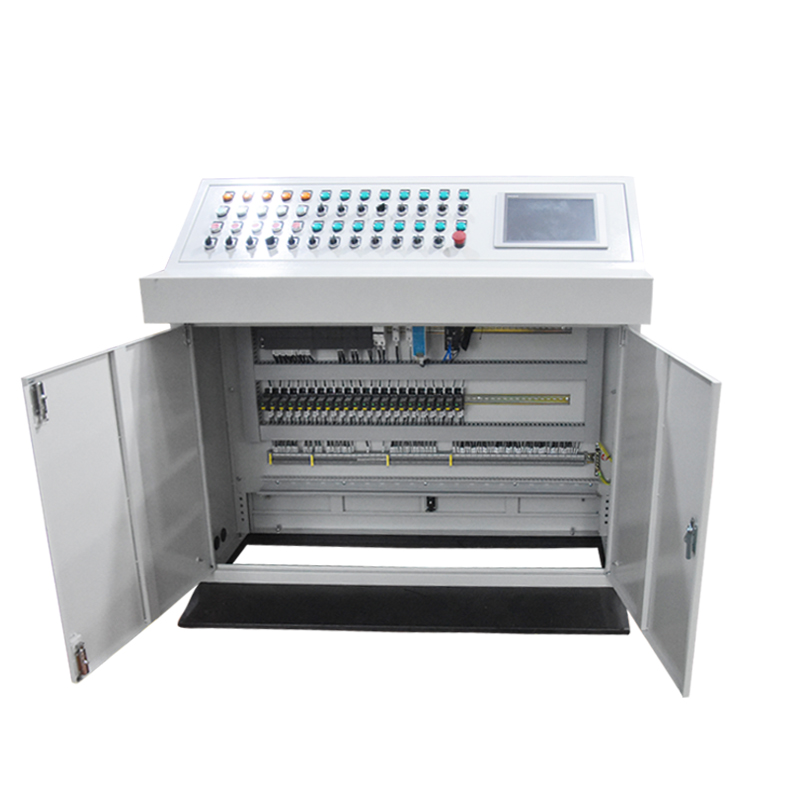

PLC控制柜的線路應該如何分布PLC控制柜的線路應該如何分布 在工業領域中PLC控制柜的地位舉足輕重。作為一款在工業建設生產的核心和靈魂,PLC控制柜的存在不可或缺。雖然市場上的控制柜看上去大多一致,但其內部的零部件、電器元件等的配備,確實千差萬別。而對于不同的使用場景和用途,PLC控制柜的內部組成也是不一樣的。由于現在技術的成熟,基于不同的用途以及使用場景的變化,博格機電plc控制柜的內部元器件也都會做出相應的改變。基于這一點,現在市面上的plc控制柜多數是根據使用方的要求量身定制。為的就是能讓控制柜在特定的使用場景有更大的發揮空間。 我們知道PLC控制柜有過載、短路、缺相保護等功能,使用的時候性能相當穩定,且功能齊全?梢酝瓿稍O(shè)備自動化和過程自動化控制,實現完美的網絡功能,具有性能穩定、可擴展、抗干擾強等特點。因此PLC控制柜的內部結構都極為緊湊。板塊較多,線路也極為復雜。盡管如此,對于PLC控制柜的使用,實際控制規模大小進行組合,既可以實現單柜自動控制,也可以實現多柜通過工業以太網或工業現場總線網絡組成集散(DSC)控制系統,能適應各種大小規模的工業自動化控制場合。 PLC控制柜內部需要哪些配置 1、無論是家庭用電、工業用電,空開都是重要的組成部分。是我們?nèi)粘S秒姷谋U希虼丝臻_(kāi)在對電的使用中,必不可上。而作為一系列工業生產中的使用的控制柜來說。空開的存在,同樣首當存在。對于控制柜來說,空開一個總的空氣開關,這是整個柜體的電源控制,是每個柜子都必須要有的東西。 2、不是所有的PLC都一樣,根據工程的不同,對于PLC的選擇也是大不相同的。PLC最大的優點之一也就是他的個性化設置。可以已根據不同的的需求進行內部元件配置。如果工程小,可以直接用一個一體化的PLC;如果工程比較大,可能就需要模塊、卡件式的,同時還可能需要冗余(也就是兩套交替使用)。 3、PLC電源開關的開關是控制整個機體運行的重要執行配件。所有的運行工作都是基于開關的開啟關閉。大多數的PLC都是自帶24VDC的電源,也可以根據實際情況來定是否要這個開關電源。開關電源需要與PLC控制柜的自帶電源大小一致,24VDC的電源也需要接一個24VDC的開關電源。 4、繼電器一般PLC是可以直接將指令發到控制回路里的,但也可能先由繼電器中轉。如果你PLC的輸出口帶電是24VDC的,但是你的控制回路里畫的圖需要PLC供的節點卻是220VAC的,那么你就必須在PLC輸出口加上一個繼電器,即指令發出時繼電器動作,讓控制回路的節點接到繼電器的常開或常閉點上。這也是根據情況選擇是否使用繼電器。 5、接線端子這個肯定是每個柜子都必不可少的東西,根據信號數量可以配置。如果只是一個單純的PLC控制柜,基本就是需要這些玩意,如果你的控制柜內還需要有其他的設備,就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電,可能你就得要增加空開數量;蛘吣阋PLC接至上位機,可能就需要增加交換機什么的,視情況而定。 使用PLC控制柜需要達到哪些供電要求 一般情況下,PLC控制柜的供電要求相對來說不是很高,作為工業必需品,一般用電環境都能達到使用的要求;诨A(chǔ)的用電要求可以如下參考。 供電電源:DC直流24V,單相交流220v,(-10%,+15%),50Hz 防護等級:IP41或IP20 環境條件:環境溫度在0℃-55℃,防止太陽光直接 控制柜的內部元器配置較多,相對來說線路的分布也很復雜。但只要找到規律就可以輕松的分辨出來。一般情況下,線號上標注的全是數字的是控制線。有U、V、W開頭的,是輸出到電機的。用C開頭的,是去到定位器的。用T開頭的是去到溫度傳感器的;蛘哌有Y開頭的,是去到電磁閥。以上是大部分情況下使用,具體還是需要實際情況來定。 |
