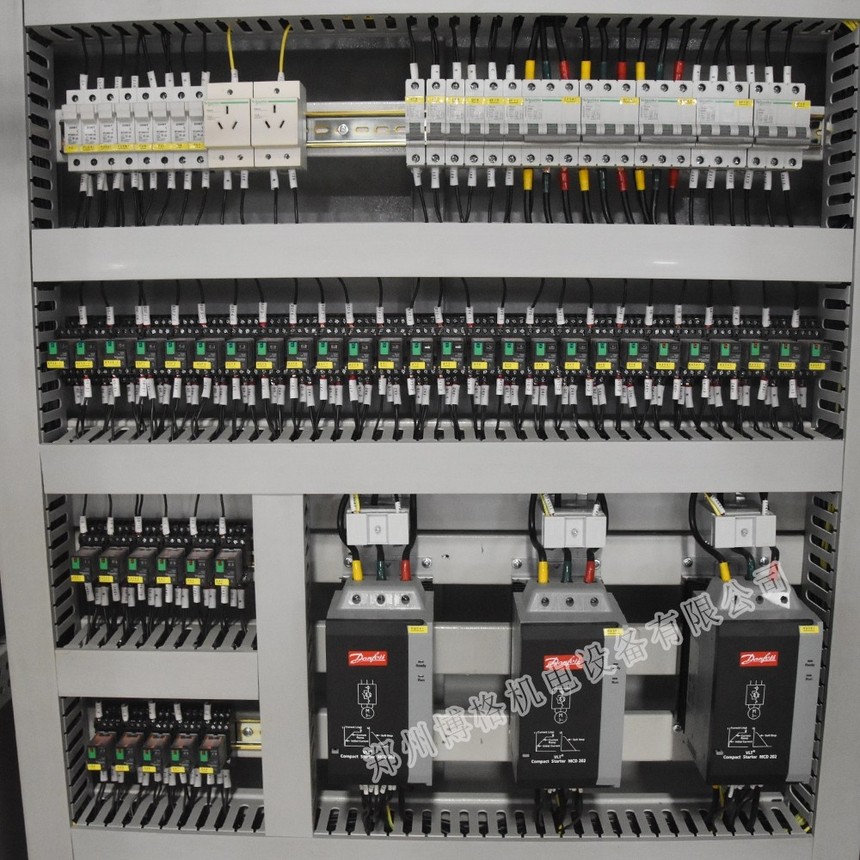

水處理PLC控制柜各組件之間的接線方式水處理PLC控制柜各組件之間的接線方式 接線時所有控制柜制作基礎的工作,水處理PLC控制柜的各類組件很多,每個組件之間的連通,就是依靠線路的連接的。因此在處理水處理PLC控制柜中各組件與電氣箱的關系時,也要解決各組件以及電氣柜、受控設備之間的接線。 水處理PLC控制柜各組件之間的接線方式,博格機電認為應遵循以下原則進行。 1、水處理PLC控制柜內電器元件之間的連接,要遵循相關的電氣控制柜設計規范以及國家規范來進行,要保證設計安全性、穩定性與便捷性。一般柜內各組件線路的連接,都是依靠接線端子來直接連接。如果是過渡連接則采用端子排來進行過渡接線。注意端頭要與接線端子規格相符。 2、對于水處理PLC控制柜找中交流電壓在36V以內的弱點控制組件以及印制電路板等,采用標準的接插件來進行連接。 3、對于控制柜的控制版以及開關內類的電器組件,進出線要采用接線端子或者接線鼻子來進行連接。接線端子與接線鼻子的規格選擇可按照電流大小以及進出線來選擇。 4、水處理PLC控制柜與受控設備之間的連接,采用接線端子或者工業連接器來進行連接。 水處理PLC控制柜電器元件布置圖設計規范 水處理PLC控制柜內各電器元件的之間的安裝不是隨心所欲的,而是要依據布置圖來進行安裝的,各組件的安裝位置、接線方式、電線的選擇都需要在圖紙上標明出來,以便于安裝師傅可以直觀了解各電器元件的安裝事宜。電氣元件布置圖就是將水處理PLC控制柜內的相關電元器件按照一定的規律、規范、原則進行組合,依據部件原件圖以及組件來劃分。 水處理PLC控制柜電器元件布置圖設計遵循以下原則: 1、標明水處理PLC控制柜電器元件布置圖設計時,要將強電與弱電區分開來,并注意電路的屏蔽,防止被外界干擾。 2、要根據電器元件所需導線的數量、導線規格以及進出線的位置來選擇線路的進出方式,以及接線端子、連接器、接插件等。并按順序標明進出線接線號。 3、水處理PLC控制柜的同一組件位置選擇,要將重量較大以及體積較大的電器元件安裝在電器板的下方,發熱元件安裝于柜內的上方或者后部。 4、水處理PLC控制柜內的熱繼電器因安裝于柜內下方。因?yàn)闊崂^電器的出線端是直接與電機相連的,電機位于下方,為方便兩者之間的連接,因此熱繼電器也裝于下方,將其進線端子直接與接觸器連接,便于散熱且短距離接線。 5、對于經常需要維護檢修的電器元件,安裝位置盡量位于中間,不要太高,也不要太低。 6、需要經常監視的儀器儀表以及需要人工操控的開關等,應該安裝于方便操作的位置,符合人體工學原理。 7、水處理PLC控制柜內各電器元件之間要保持一定的間距,不僅要整齊美觀,還要便于散熱。尺寸相同、外形結構相似的電器元件安裝在一起。 8、如采用行線槽來進行線路安裝,則要考慮加寬各排電器之間的距離,便于布線的安裝與維護。 確定好水處理PLC控制柜內各電器元件位置之后,便進行電器布置圖的繪制。布置圖中各電器元件的繪制以輪廓來替代。需要標出各電器元件之間的距離。按照元件說明書的標準來標明其安裝尺寸和公差范圍,以確保安裝板能夠承載電器元件。 上一篇PLC控制柜如何維修下一篇西門子PLC程序的中斷功能 |
