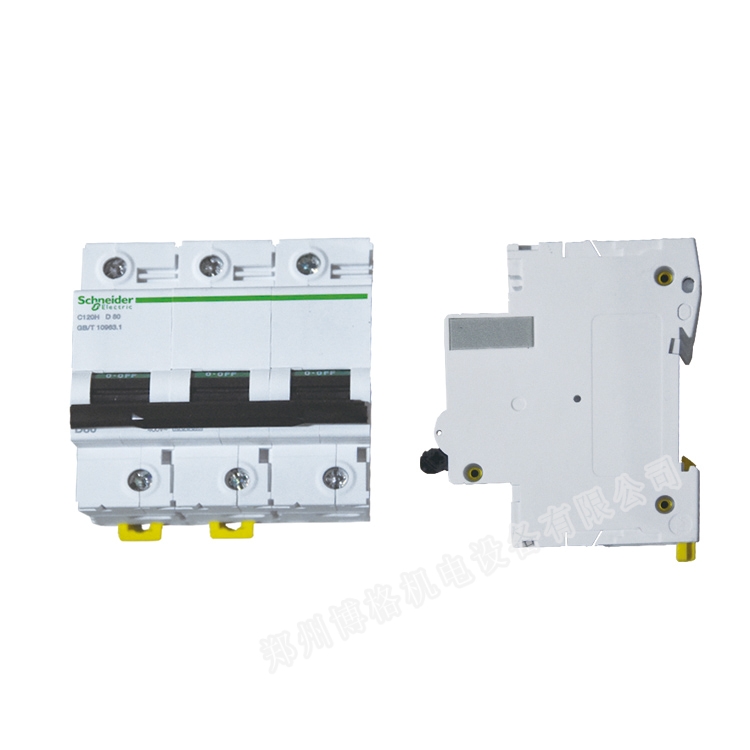

斷路器1P、1P N、2P、3P、4P之間的區別斷路器1P、1P N、2P、3P、4P之間的區別 微型斷路器,簡稱MCB,是建筑電氣終端配電裝置引中使用最廣泛的一種終端保護電器。用于125A以下的單相、三相的短路、過載、過壓等保護,包括單極1P,二極2P、三極3P、四極4P等四種。那么單極1P,二極2P、三極3P、四極4P之間到底有什么區別呢?他們分別的作用又是什么,今天博格機電廠家就給大家講解一下這方面的知識。 先來了解一下這個1P、2P等后面這個P是什么意思,P代表的就是極,通俗一點講就是占據的空間位置大小,1P斷路器寬度18mm,那么2P的是不是就是2*18=36mm了,這樣說大家應該都理解了吧。那么這個P到底是多大的位置呢? 上面說了P代表的是極,其實也就是代表接線的根數,1P上端口只能接一根線,1P N和2P能接兩根線,以此類推。我們現在來說說斷路器的工作原理:微型斷路器由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成。其主觸點是靠手動操作或電動合閘的,主觸點閉合后,自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯,欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時,過電流脫扣器的銜鐵吸合,使自由脫扣機構動作,主觸點斷開主電路。當電路過載時,熱脫扣器的熱元件發熱使雙金屬片上彎曲,推動自由脫扣機構動作。當電路欠電壓時,欠電壓脫扣器的銜鐵釋放,也使自由脫扣機構動作。 好了,剛才我們講解了斷路器的工作原理,現在通俗一點就是1P斷路器只能控制你的1根線,2P斷路器只能控制你的兩根線,以此類推。 1P斷路器:只能接一根線,一般是火線,那么你的另外一根線零線只能從零線端子排引出。這樣會導致一個什么問題呢,1P斷路器,由于只接上了火線,因此只能夠?qū)鹁進行檢測,一旦零線上發生過載或短路,斷路器則無法提供保護。 1P N和2P斷路器:由于這兩個斷路器都可以接兩根線,1P N斷路器和2P斷路器則可以同時控制零線和火線,讓零火線的通斷保持同步。但是,1PN斷路器,雖然同時接入了零火線,但是依舊只能夠?qū)鹁進行檢測,保護效果與1P斷路器相同。2P斷路器則可以同時對兩根線進行檢測,同時保護兩根線。 3P斷路器:3P斷路器用于純?nèi)嚯娐罚湓砼c2P斷路器相同那么我們平時什么時候分別用這些斷路器呢? 1.總開關我們一定要選用2P的空氣開關,不要帶漏電保護功能,沒有必要也沒有好處; 2.照明回路的開關建議大家選用1P N的空氣開關,也不用漏電保護功能,也是沒有必要; 3.其余所有插座的回路開關,水電安裝知識平臺建議大家選用2P的帶漏電保護功能的漏電保護器,這個很有必要,最次也要選用1P帶漏電保護功能的漏電保護器; |
