電氣控制柜工藝介紹

電氣控制柜工藝介紹

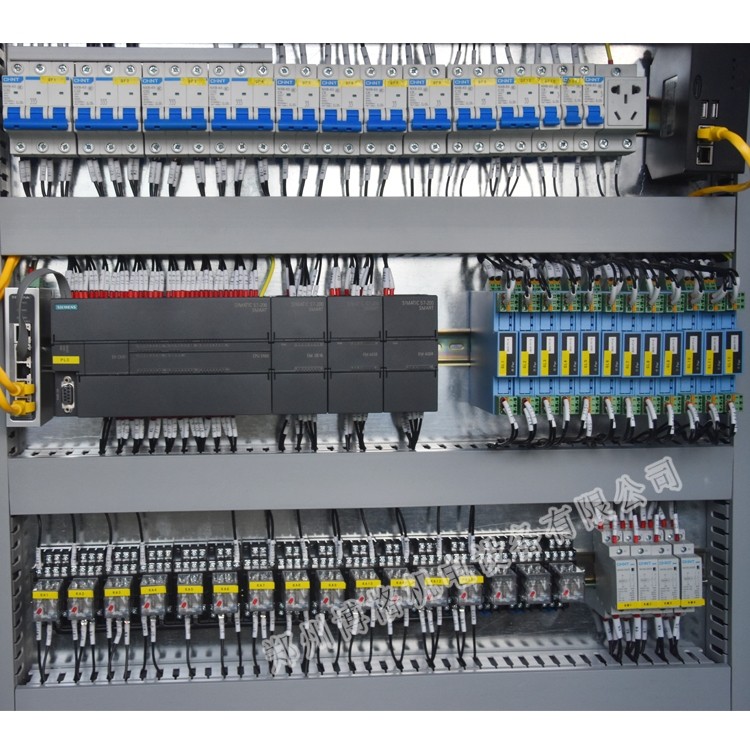

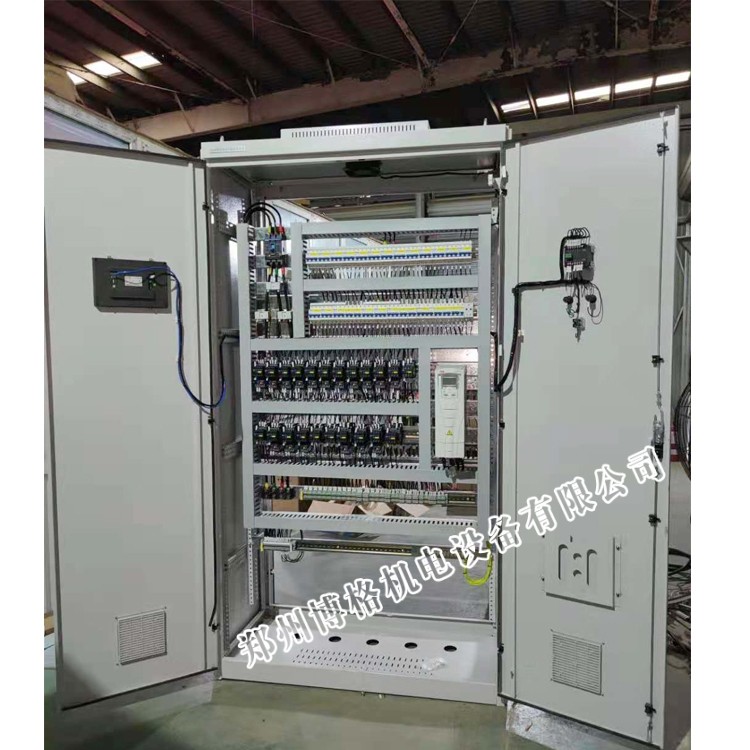

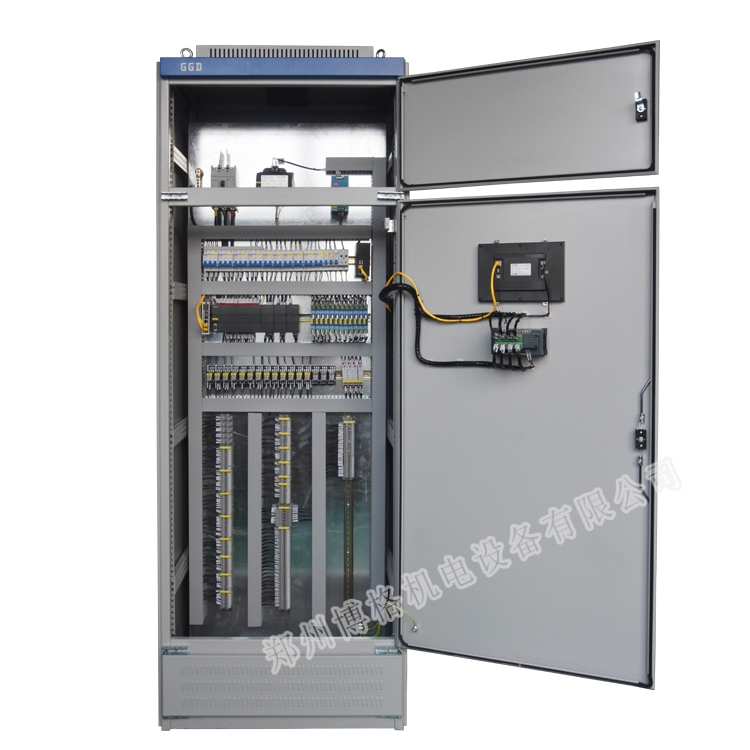

電氣控制柜是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上,其布置應滿足電力系統正常運行的要求,便于檢修,不危及人身及周圍設備的安全。正常運行時可借助手動或自動開關接通或分斷電路。故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數,還可對某些電氣參數進行調整,對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。



通用電氣控制柜工藝特點介紹

1、柜門離地25mm、2.5mm厚的安裝板,兩邊有20mm寬的U形彎邊,使得安裝板強度更大,也便于搬運。

2、箱底三塊電纜導入蓋板,可以相互替換,移動方便,易于導入電纜,易于開孔進線。

3、箱門上有接地螺栓5、承重鉸鏈安裝容易,換柜門也容易。柜門可開啟130°。

4、塑料滑引器可利用塑料滑引器通過導軌,可從柜體正面將安裝板推入柜內7、堅固的長方形框架不但可以加強前門的強度,還可以用來固定安裝電器元件(配合門安裝橫條使用)。

5、背板能很容易地安裝,用螺絲固定;還可換裝柜門。

6、標配MS821鎖,上、中、下三點鎖緊柜門。

7、密封圈:聚氨脂發泡密封膠條,確保防護等級。

8、柜門框處增加防水邊與柜門密封圈配合防止水和灰塵落入柜內。

9、(單門)左右互換開門設計,方便使用 。標準模數化安裝孔設計,方便安裝。



10、內燈,方便安裝和檢測

11、文件袋,方便現場工作。

12、安裝梁,不使用安裝板同樣可以進行柜內安裝。

13、風機及過濾網,柜內通風,防護等級IP54

14、底座,固定式,活動式,拆卸、安裝都很方便。

15、雙安裝板,安裝容量大。

16、門安裝條,方便安裝。

17、柜體全框架側板、前后門和頂板、底板均可取下,能夠適應各種要求,方便安裝檢修。

為了一次設備運行的可靠與安全,需要有許多輔助電氣設備為之服務,能夠?qū)崿F(xiàn)某項控制功能的若干個電器組件的組合,稱為控制回路或二次回路。這些電氣控制柜要有以下功能:

1)自動控制功能。高壓和大電流開關設備的體積是很大的,一般都采用操作系統來控制分、合閘,特別是當設備出了故障時,需要開關自動切斷電路,要有一套自動控制的電氣操作設備,對供電設備進行自動控制。

2)保護功能。電氣設備與線路在運行過程中會發生故障,電流(或電壓)會超過設備與線路允許工作的范圍與限度,這需要一套檢測這些故障信號并對設備和線路進行自動調整(斷開、切換等)的保護設備。

3)監視功能。電是眼睛看不見的,一臺設備是否帶電或斷電,從外表看無法分辨,這需要設置各種視聽信號,如燈光和音響等,對一次設備進行電氣監視。

4)測量功能。燈光和音響信號只能定性地表明設備的工作狀態(有電或斷電),如果想定量地知道電氣設備的工作情況,還需要有各種儀表測量設備,測量線路的各種參數,如電壓、電流、頻率和功率的大小等。

在設備操作與監視當中,傳統的操作組件、控制電器、儀表和信號等設備大多可被電腦控制系統及電子組件所取代,但在小型設備和地局部控制的電路中仍有一定的應用范圍。這也都是電路實現微機自動化控制的基礎。
