plc可編程控制器的構成與模塊

有關plc可編程控制器的構成，plc控制器i/o模塊，plc電源模塊，plc系統的其它設備，plc分為固定式和組合式（模塊式）兩種，cpu是plc的核心，起神經中樞的作用。

    什么是plc

    它是一種即時系統有別于個人電腦傳統式以繼電器為主的電機控制系統中，每當變更設計時，整個系統幾乎都要重新制作，不但費時又費力;同時由于繼電器還有接點接觸不良、磨損、體積大之缺點，因此造成成本升高、可靠性低、不易檢修等問題.為了改善這些缺點，在1969年首度發表：可程式控制器(Programmable Controller)。

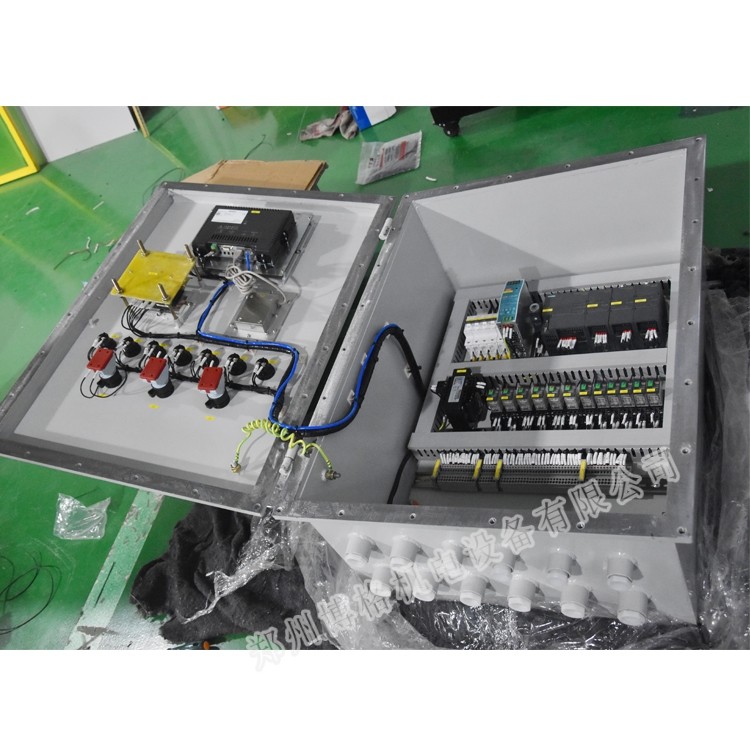

plc可編程控制器模塊

一、plc的構成

從結構上分，plc分為固定式和組合式（模塊式）兩種。固定式plc包括cpu板、i/o板、顯示面板、內存塊、電源等，這些元素組合成一個不可拆卸的整體。模塊式plc包括cpu模塊、i/o模塊、內存、電源模塊、底板或機架，這些模塊可以按照一定規則組合配置。

cpu是plc的核心，起神經中樞的作用，每套plc至少有一個cpu，它按plc的系統程序賦予的功能接收并存貯用戶程序和數據，用掃描的方式采集由現場輸入裝置送來的狀態或數據，并存入規定的寄存器中，同時，診斷電源和plc內部電路的工作狀態和編程過程中的語法錯誤等。進入運行后，從用戶程序存貯器中逐條讀取指令，經分析后再按指令規定的任務產生相應的控制信號，去指揮有關的控制電路。

cpu主要由運算器、控制器、寄存器及實現它們之間聯系的數據、控制及狀態總線構成，cpu單元還包括外圍芯片、總線接口及有關電路。內存主要用于存儲程序及數據，是plc不可缺少的組成單元。

在使用者看來，不必要詳細分析cpu的內部電路，但對各部分的工作機制還是應有足夠的理解。

cpu的控制器控制cpu工作，由它讀取指令、解釋指令及執行指令。但工作節奏由震蕩信號控制。

運算器用于進行數字或邏輯運算，在控制器指揮下工作。寄存器參與運算，并存儲運算的中間結果，它也是在控制器指揮下工作。

cpu速度和內存容量是plc的重要參數，它們決定著plc的工作速度，io數量及軟件容量等，因此限制著控制規模。

二、plc控制器i/o模塊

plc與電氣柜回路的接口，是通過輸入輸出部分（i/o）完成的。i/o模塊集成了plc的i/o電路，其輸入暫存器反映輸入信號狀態，輸出點反映輸出鎖存器狀態。輸入模塊將電信號變換成數字信號進入plc系統，輸出模塊相反。i/o分為開關量輸入，開關量輸出，模擬量輸入，模擬量輸出等模塊。

開關量是指只有開和關（或1和0）兩種狀態的信號，模擬量是指連續變化的量。常用的i/o分類如下：

1、開關量：按電壓水平分，有220vac、110vac、24vdc，按隔離方式分，有繼電器隔離和晶體管隔離。

2、模擬量：按信號類型分，有電流型（4-20ma,0-20ma）、電壓型（0-10v,0-5v,-10-10v）等，按精度分，有12bit,14bit,16bit等。

除了上述通用io外，還有特殊io模塊，如熱電阻、熱電偶、脈沖等模塊。

按i/o點數確定模塊規格及數量，i/o模塊可多可少，但其最大數受cpu所能管理的基本配置的能力，即受最大的底板或機架槽數限制。

三、plc電源模塊

plc電源用于為plc各模塊的集成電路提供工作電源。同時，有的還為輸入電路提供24v的工作電源。電源輸入類型有：交流電源（220vac或110vac），直流電源（常用的為24vac）。

四、底板或機架

大多數模塊式plc使用底板或機架，其作用是：電氣上，實現各模塊間的聯系，使cpu能訪問底板上的所有模塊，機械上，實現各模塊間的連接，使各模塊構成一個整體。

五、plc系統的其它設備

1、編程設備：編程器是plc開發應用、監測運行、檢查維護不可缺少的器件，用于編程、對系統作一些設定、監控plc及plc所控制的系統的工作狀況，但它不直接參與現場控制運行。小編程器plc一般有手持型編程器，目前一般由計算機（運行編程軟件）充當編程器。

2、人機界面：最簡單的人機界面是指示燈和按鈕，目前液晶屏（或觸摸屏）式的一體式操作員終端應用越來越廣泛，由計算機（運行組態軟件）充當人機界面非常普及。

3、輸入輸出設備：用于永久性地存儲用戶數據，如eprom、eeprom寫入器、條碼閱讀器，輸入模擬量的電位器，打印機等。

備注：

plc可編程序控制器全稱為可編程邏輯控制器，專為在工業環境應用而設計，主要功能就是代替繼電器控制系統，可以把控制內容寫成程序輸入到plc內，plc就會根據程序內容控制各種動作機構。

plc控制器采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
