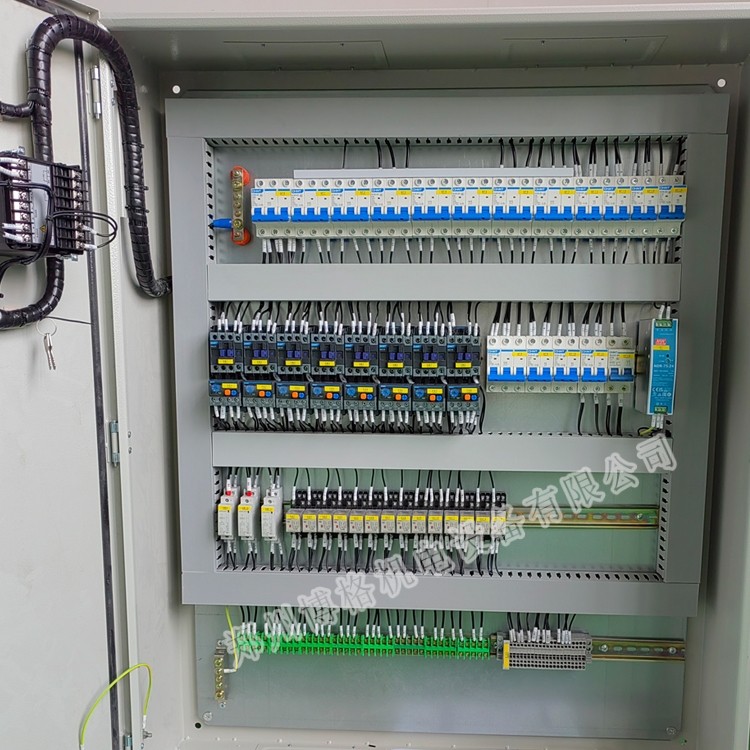

電氣控制柜怎樣看線號接線

電氣控制柜怎樣看線號接線

電氣控制柜編號,是指特定的某一個回路上的標記符號。標記符號的目的,是為了安裝接線和維護檢修時看圖方便 ,需要對每個回路進行標記,用來表明各個回路之間的關系。



編號的主要原則如下:同一相或者稱作等電位相的電路,連接在一個點上的導線,標注相同的線號,只有在經過電氣元件的觸點或輔助觸點時,雖然在接通的時候是等電位,但是斷開時卻是不等電位,這種情況下需要標注不同的線號。

回路標記線號可以按照不同的線路功能進行分組,比如主電路和二次控制電路。同時,按照不同的功能分配每組范圍的數字,然后進行編號。

編號的主要方法:交流電路中主電路的編號:個位數表示相別,即U相為1;V相為2;W相為3。十位數的順序區(qū)分不同的線段,比如U相回路用U111、21……;V相即為V2、12、22……;W相就是W3、13、23……等等。也可以使用L1、L11……L2、L12……L3、L13等等。



二次回路即控制線路的編號:編號從電源的一側開始,以奇數的順序標到后一個電氣元件。然后再從電源的另一側開始,以偶數的順序標到與奇數相遇的后一個電器元件。比如從A相開始編號,順序是13、57、9、11、13等;芈B相或C相為24、6、810、12等偶數標號。

用萬用表如何查找故障:懂得了編號的原則和方法,故障查找就方便多了。電氣控制柜廠家一般的情況下,主控制電路很少使用萬用表,因為主電路配制比較簡單。而輔助控制電路相對復雜一些,控制電路出現故障時,使用萬用表查找一般有兩種方式,即電阻檔和電壓檔。

鄭州博格機電設備有限公司定做各種低壓配電柜、配電箱、電氣控制柜、plc控制柜、變頻柜等,可幫客戶設計配電柜圖紙,按圖定做?砂从脩粜枨蠡驁D紙進行報價,不同的配置要求,價格會稍有差異,如需詢價可電話咨詢!
