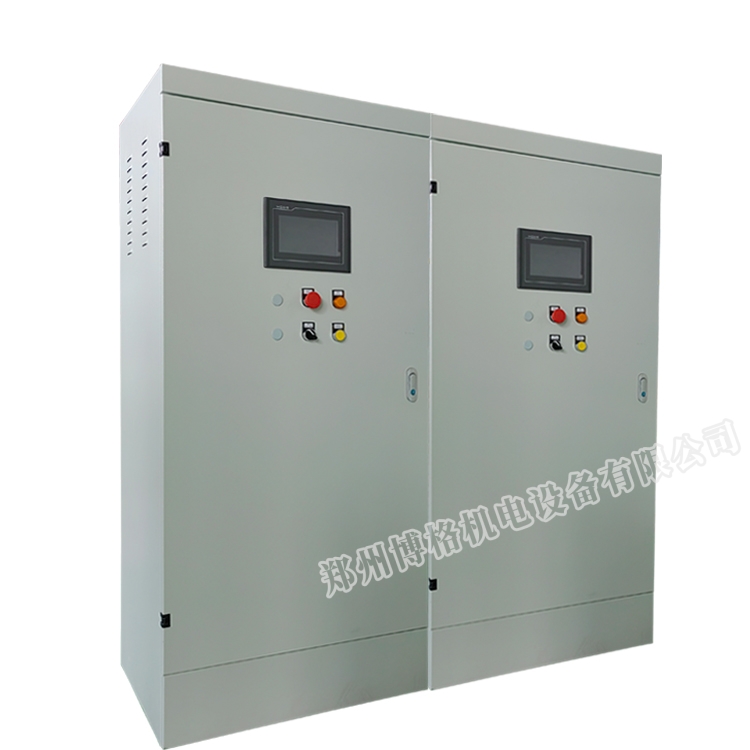

電氣控制柜布線技巧總結電氣控制柜布線技巧總結 下面博格機電來介紹關于電氣控制柜布線技巧總結: (1)電氣控制柜布線盡量取短距離敷設線管,管路盡量少彎曲,若不得不彎曲,其彎曲半徑不應小于線管外徑的6倍。若只有一個彎曲時,可減至4倍。敷設在混凝土內的線管,彎曲半徑不應小于外徑的10倍。管子彎曲后不得有裂縫,凹凸等缺陷,彎曲角度不應小于90度,橢圓度不應大于10%。若管路引出地面,離地面應有一定的高度,一般不小于20厘米。 (2)電氣控制柜明敷線管時,布置應橫平豎直、排列整齊美觀。電線管的彎曲處及長管路,一般每個0.8~1米用管夾固定。多排線管彎曲度應保持一致。埋設的線管與明設的線管的連接處,應裝設接線盒。 (3)根據使用的場合、導線截面積和導線根數選擇線管類型和觀景,且管內應留有40%的余地。對同一電壓等級或同一回路的導線允許穿在同一線管內。管內的導線不準有接頭,也不準有絕緣破損之后修補的導線。 (4)線管埋入混凝土內敷設時,管子外徑不應超過混凝土厚度1/2,管子與混凝土模板間應有2cm間距。并列敷設在混凝土內的管子,應保證管子外皮相互間有2cm以上的間距。 (5)電氣控制柜線管穿線前,應使用壓力約有0.25Pa的壓縮空氣,將管內的殘留水分和雜物吹凈,也可在鐵絲上綁以抹布,在管內來回拉動,使雜物和積水清除干凈,也可向管內吹入滑石粉;對于較長的管路穿線時,可以采用直徑1.2毫米的鋼絲作引線,送線時需兩人配合送線,一人送線,一人拉鐵絲,拉力不可過大,以保證順利過線,放線時應量好長度,用手或放線架逆著導線在線軸上饒,使線盤旋轉,將導線放開。應防止導線扭動、打扣或互相纏繞。 (6)電氣控制柜線管應可靠地保護接地和接零。 鄭州博格機電設備有限公司是集世界眾多知名品牌工控產品銷售和工業電氣自動化項目的設計、安裝、調試、技術咨詢以及工廠自動化生產線的維護、保養、變頻節能改造的技術企業。 公司匯聚了工控行業的銷售精英,自動化領域的工程師,有穩定的貨源和優惠的產品價格;我們的產品廣泛應用于化工、電梯、樓宇、通風、礦山、建筑、建材、煤礦、供水、造紙、起重、包裝、印刷、倉儲設備等控制領域。 |
