變頻柜布局要點

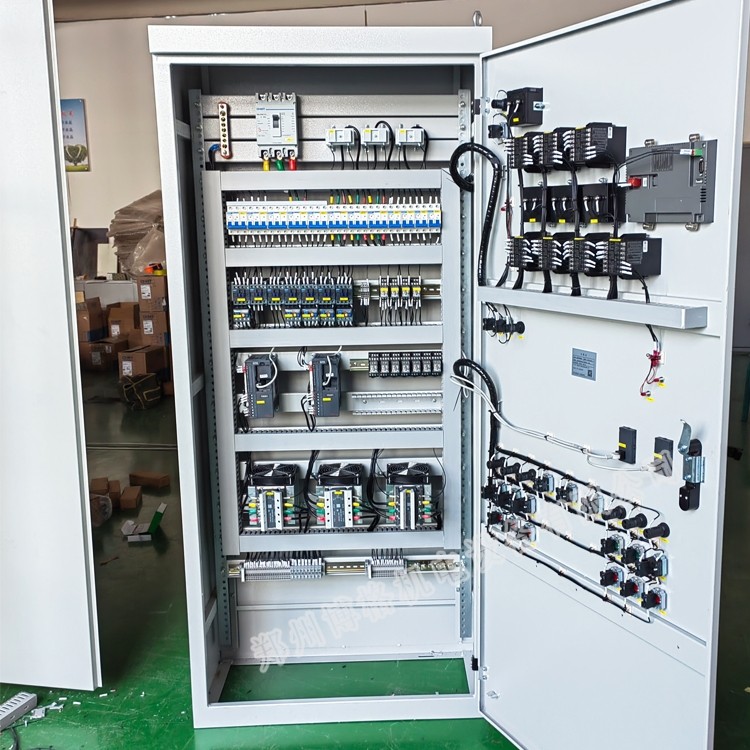

變頻柜

(1)變頻柜中的一切設備一切接地，運用短和粗的接地線銜接到公共接地點或接地母排上。銜接到變頻器的任何操控設備(比如一臺PLC)要與其共地，相同也要運用短和粗的導線接地。選用扁平導體(例如金屬網)，因其在高頻時阻抗較低。

(2)變頻柜低壓單元，繼電器，觸摸器運用熔斷器加以維護；當變頻器到電機的連線超過100m時，當變頻器供電源容量大于600kW/A或供電電源容量大于變頻器容量的10倍時，主張加進輸入輸出電抗器。

(3)變頻柜中的觸摸器有滅弧功能，交流觸摸器選用R-C器，直流觸摸器選用“飛輪”二極管，裝入繞組中。選用壓敏電阻器也是很的。

(4)假如設備運行在一個對噪聲靈敏的環境中，能夠選用EMC濾波器減小輻射攪擾。

(5)電機電纜應與其它操控電纜分隔走線，其小間隔為500mm。一起應防止電機電纜與操控電纜長間隔平行走線。假如操控電纜和電源電纜穿插，應盡或許使它們按90°角穿插。一起 用適宜的夾子將電機電纜和操控電纜的屏蔽層固定到裝置板上。

(6)為了的電磁波的輻射和傳導，變頻器的電機電纜選用屏蔽電纜，屏蔽層的電導至少為每相導線芯的電導的1/l0。

(7)變頻柜應別離設置零線排組及維護地線排組(PE)。接地排組和PE導電排 接到橫梁上(銅排到銅排聯接)。它們 在電纜壓蓋處正對的鄰近位置。接地排組額外還要經過別的的電纜與維護電路(接地電排)銜接。屏蔽總線用于各個電纜的屏蔽銜接，它經過一個橫梁實現大面積的金屬到金屬聯接。

(8)由于它們能夠發生的磁場，影響儀器儀表的丈量精度。
