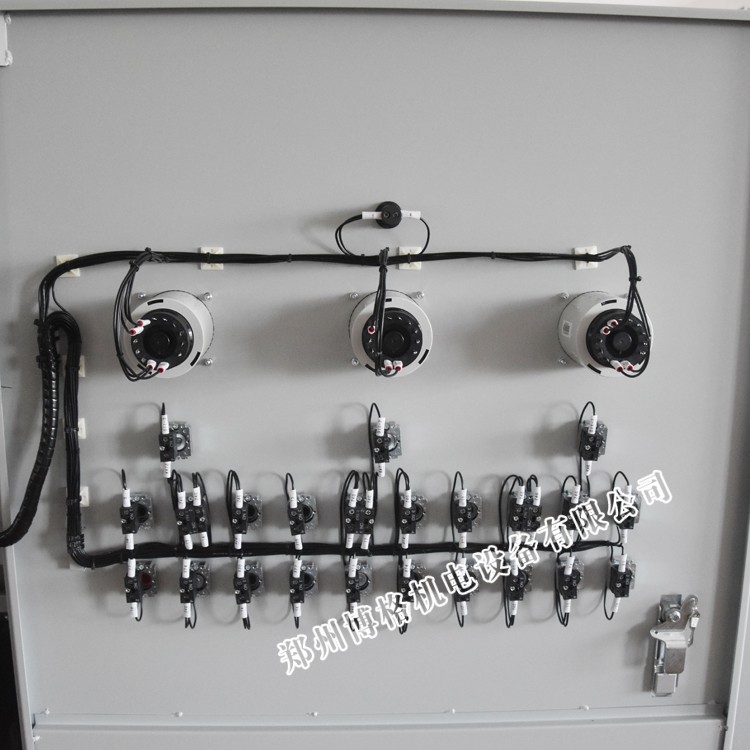

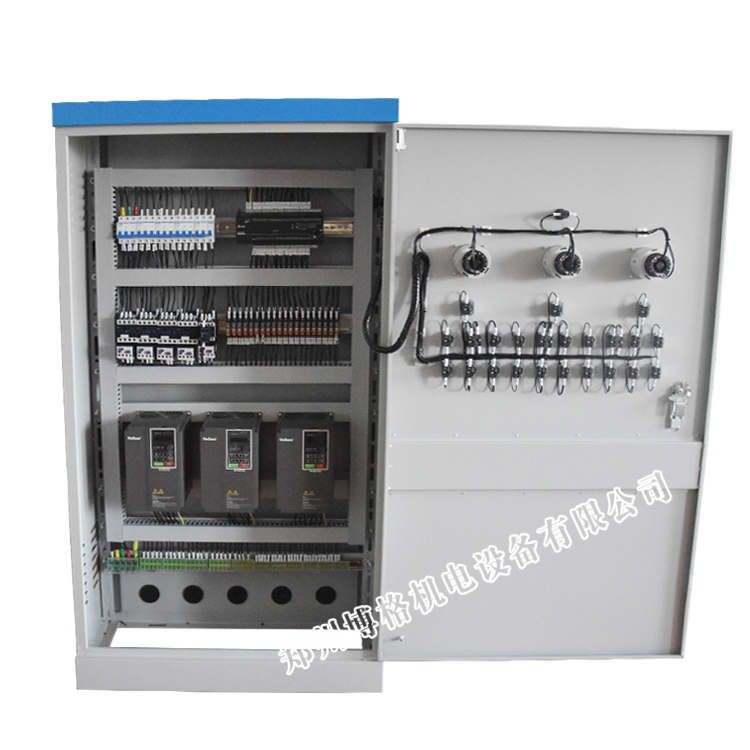

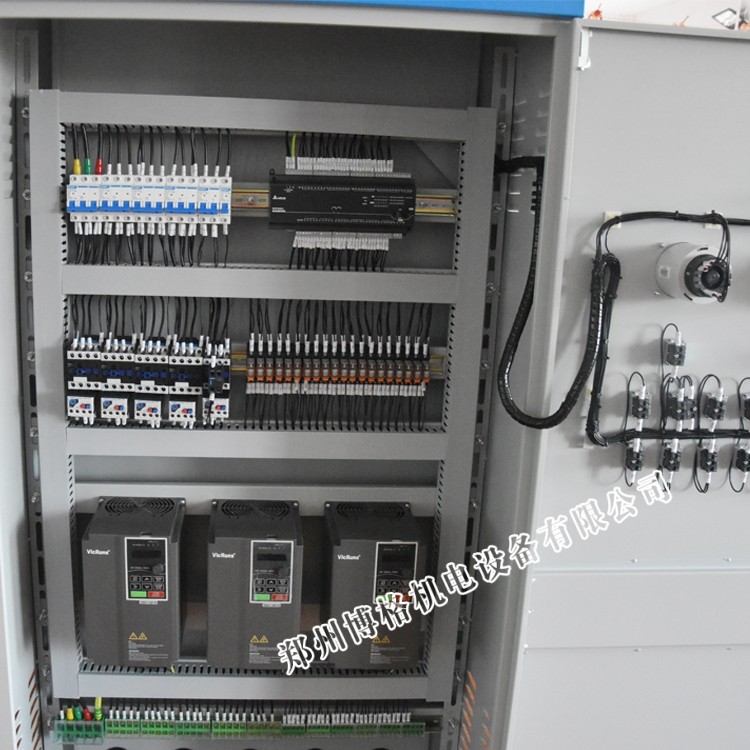

plc與變頻器連接時應注意的問題plc與變頻器連接時應注意的問題 可編程控制器(PLC)是一種數字運算與操作的控制裝置。PLC作為傳統繼電器的替代產品,廣泛應用于工業控制的各個領域。由于PLC可以用軟件來改變控制過程,并有體積小,組裝靈活,編程簡單,抗干擾能力強及可靠性高等特點,特別適用于惡劣環境下運行。 當利用變頻器構成自動控制系統進行控制時,很多情況下是采用PLC和變頻器相配合使用。PLC可提供控制信號和指令的通斷信號。一個PLC系統由三部分組成,即中央處理單元、輸入輸出模塊和編程單元。 1.開關指令信號的輸入 變頻器的輸入信號中包括對運行/停止、正轉/反轉、微動等運行狀態進行操作的開關型指令信號。變頻器通常利用繼電器接點或具有繼電器接點開關特性的元器件(如晶體管)與PLC)相連,得到運行狀態指令。 在使用繼電器接點時,常常因?yàn)榻佑|不良而帶來誤動作;使用晶體管進行連接時,則需考慮晶體管本身的電壓、電流容量等因素,保證系統的可靠性。 2.數值信號的輸入 輸入信號防干擾的接法 變頻器中也存在一些數值型(如頻率、電壓等)指令信號的輸入,可分為數字輸入和模擬輸入兩種。數字輸入多采用變頻器面板上的鍵盤操作和串行接口來給定;模擬輸入則通過接線端子由外部給定,通常通過0~10V/5V的電壓信號或0/4~20mA的電流信號輸入。由于接口電路因輸入信號而異,因此必須根據變頻器的輸入阻抗選擇PLC的輸出模塊。 因?yàn)樽冾l器在運行中會產生較強的電磁干擾,為保證PLC不因?yàn)樽冾l器主電路斷路器及開關器件等產生的噪音而出現故障,將變頻器與PLC相連接時應該注意以下幾點: (1)對PLC本身應按規定的接線標準和接地條件進行接地,而且應注意避免和變頻器使用共同的接地線,且在接地時使二者盡可能分開。 (2)當電源條件不太好時,應在PLC的電源模塊及輸入/輸出模塊的電源線上接入噪音濾波器和降低噪音用的變壓器等,另外,若有必要,在變頻器一側也應采取相應的措施。 (3)當把變頻器和PLC安裝于同一操作柜中時,應盡可能使與變頻器有關的電線和與PLC有關的電線分開。 (4)通過使用屏蔽線和雙絞線達到提高噪音干擾的水平。 鄭州博格機電設備有限公司定做各種低壓配電柜、配電箱、電氣控制柜、plc控制柜、變頻柜等,可幫客戶設計配電柜圖紙,按圖定做?砂从脩粜枨蠡驁D紙進行報價,不同的配置要求,價格會稍有差異,如需詢價可電話咨詢! 歡迎客戶朋友來電咨詢!
|
