恒壓供水變頻控制柜日常故障排除方法

恒壓供水變頻控制柜日常故障排除方法

隨著變頻器技術的日益成熟,變頻調速技術在各個領域得到了廣泛的應用。



恒壓供水變頻控制柜由于主回路的非線性(進行開關動作),變頻器本身就是諧波干擾源,而其周邊控制回路卻是小能量、弱信號回路,極易遭受其他裝置產生的干擾,造成變頻器自身和周邊設備無法正常的工作。因此,變頻器在安裝使用時,必須對控制回路采取抗干擾措施。

一、變頻器的基本控制回路

變頻器同外部進行信號交流的基本回路有模擬與數字兩種:

420mA電流信號回路(模擬);15V/05V電壓信號回路(模擬)。

②開關信號回路,變頻器的開停指令、正反轉指令等(數字)。外部控制指令信號通過上述基本回路導入變頻器,同時干擾源也1在其回路上產生干擾電勢,以控制電纜為媒體入侵變頻器。



二、干擾的基本類型及抗干擾措施

(1) 靜電耦合干擾:指控制電纜與周圍電氣回路的靜電容耦合,在電纜中產生的電勢。

措施:加大與干擾源電纜的距離,達到導體直徑40倍以上時,干擾程度就不大明顯。在兩電纜間設置屏蔽導體,再將屏蔽導體接地。

(2) 靜電感應干擾:指周圍電氣回路產生的磁通變化在電纜中感應出的電勢。干擾的大小取決干擾源電纜產生的磁通大小,控制電纜形成的閉環面積和干擾電纜與控制電纜間的相對角度。

措施:一般將控制電纜與主回路電纜或其他動力電纜分離鋪設,分離距離通常在30cm以上(最低為10cm),分離困難時,將控制電纜穿過鐵管鋪設。將控制導體絞合間距越小,鋪設的路線越短,抗

干擾效果越好。

(3) 電波干擾:指控制電纜成為天線,由外來電波在電纜中產生電勢。

措施:同(1)(2)所述。必要時將變頻器放入鐵箱內進行電波屏蔽,屏蔽用鐵箱要接地。

(4) 接觸不良干擾:指變頻器控制電纜的電接點及繼電器接觸不良,電阻發生變化在電纜中產生的干擾

措施:對繼電器采用并聯觸點或鍍金觸點繼電器或選用密封式繼電器。對電纜應定期做擰緊加固處

理。



恒壓供水變頻控制柜優點

啟、?刂乒δ變頻柜面板上設置變頻啟動,變頻停止按鈕,用于變頻裝置的運行控制,便于現場操作。

頻率(速度)調整變頻柜面板上設置頻率調整電位器,可以很方便的手動調節變頻器的輸出頻率,用以控制電機轉速。

備用工頻切換用戶可選擇有備用工頻切換的變頻柜、當變頻器出現故障時,通過自動控制回路將電動機切換至工頻電源(此方式可選擇手動/自動,工頻啟動裝置大于15KW用軟啟動器實現)

多種控制功能可根據系統工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制,觸摸屏等。

安全防護將變頻器安裝在變頻柜內,可以減少環境污染及觸電危險,起到較好的防護作用!同時變頻柜整齊美觀,并與其他低壓配電柜的尺寸相同,顏色一致,保持配電設施與控制裝置的協調,整齊一致。

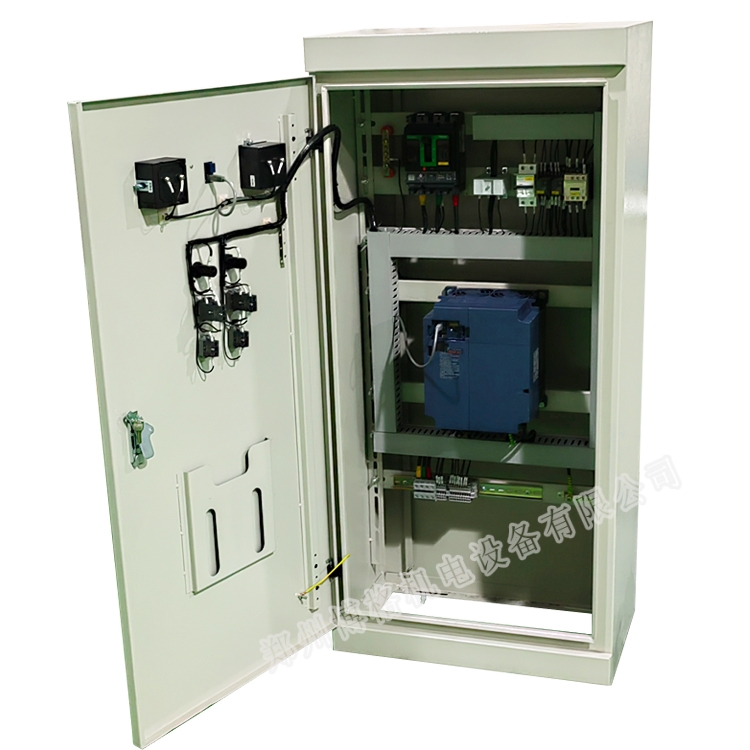

3 (2).jpg


     鄭州博格機電設備有限公司定做各種低壓配電柜、配電箱、電氣控制柜、plc控制柜、變頻柜等,可幫客戶設計配電柜圖紙,按圖定做?砂从脩粜枨蠡驁D紙進行報價,不同的配置要求,價格會稍有差異,如需詢價可電話咨詢!

歡迎客戶朋友來電咨詢!
