電機自鎖互鎖怎么接線電機的自鎖互鎖通常是為了確保在特定條件下電機能夠正確啟動或停止,并避免因誤操作或設備故障導致不良后果。接線的具體方法會因使用的設備和系統而異,以下是一種基本的電路連接示意:
自鎖回路: 自鎖回路用于在啟動或停止電機時實現自鎖的效果,防止因電路中斷或其他異常情況導致電機狀態混亂。
在控制回路中,使用一個控制器(比如繼電器或PLC)和啟動按鈕(S)以及停止按鈕(R)來控制電機。
通常,按下啟動按鈕S時,電機啟動。在此時,一個繼電器(K1)或控制器輸出給電機供電。同時,一個反饋接觸器(K2)閉合,保持電路通電狀態。
當電機啟動后,通常需要一些時間延遲或條件判斷后才允許啟動按鈕S的反復操作。
互鎖回路: 互鎖回路用于確保在電機運行狀態下,不能再次啟動電機或者阻止啟動按鈕S再次生效。
在電路中,啟動按鈕S和反饋接觸器(K2)之間接入一個互鎖接觸器(K3)。
當電機啟動后,K3閉合,導致啟動按鈕S失效或斷開,即使再次按下S按鈕,也無法再次啟動電機。這種互鎖機制可以防止誤操作或重復啟動電機。

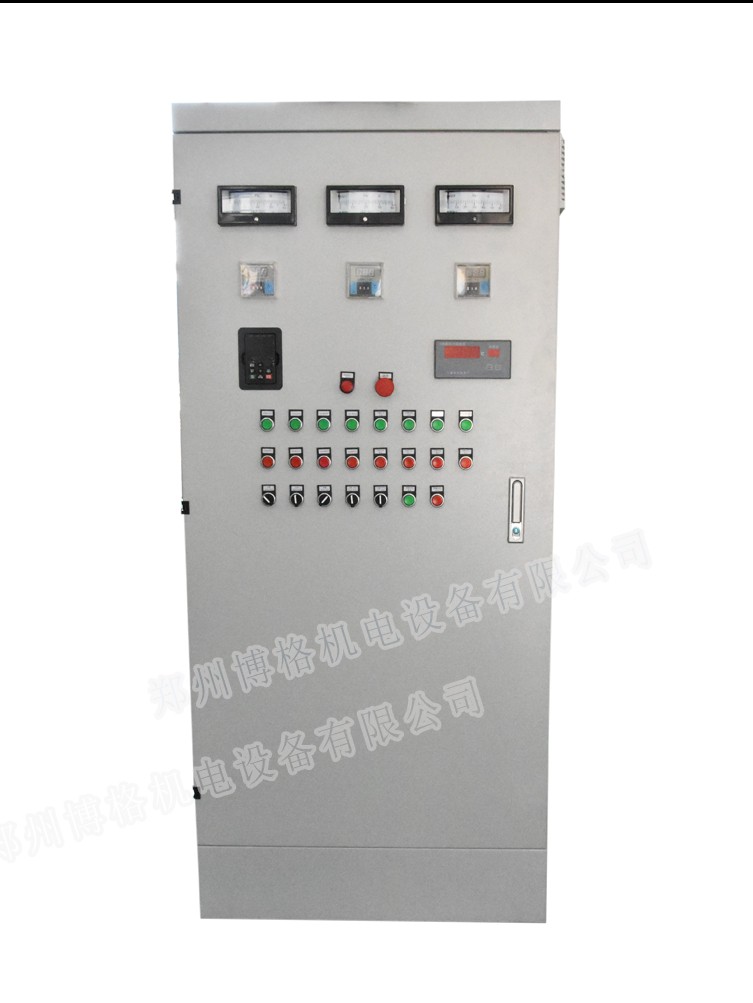

以上僅是一種基本的電路示意圖,實際連接方式可能會根據具體的設備和控制要求而有所不同。在設計和連接電路時,請務必仔細閱讀設備的操作手冊或者咨詢專業人士,確保連接符合安全標準和操作要求。電氣設備的接線涉及電路安全和運行穩定性,如果不確定,請尋求專業電氣工程師的幫助。 鄭州博格機電設備有限公司定做各種低壓配電柜、配電箱、電氣控制柜、plc控制柜、變頻柜等,可幫客戶設計配電柜圖紙,按圖定做。可按用戶需求或圖紙進行報價,不同的配置要求,價格會稍有差異,如需詢價可電話咨詢! 歡迎客戶朋友來電咨詢! |
