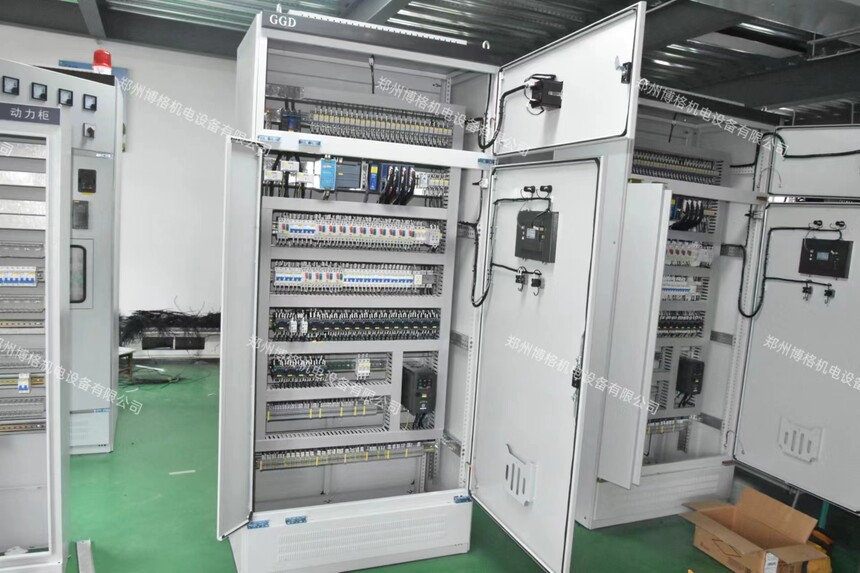

交流接觸器的工作原理和使用接法交流接觸器是一種主觸點常開的、三極的、以空氣作滅弧介質的電磁式交流接觸器。其組成部分包括:線圈、短路環、靜鐵芯、動鐵芯、動觸頭、靜觸頭、輔助常開觸頭、輔助常閉觸頭、壓力彈簧片、反作用彈簧、緩沖彈簧、滅弧罩等原件組成。交流接觸器的主觸點一般為常開觸頭,輔助觸頭有常開的也有常閉的。額定電流較小的接觸器,具有四個輔助觸點;額定電流較大的,具有六個輔助觸點。 一、交流接觸器的工作原理 1、當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由于觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時動作,主觸點閉合,和主觸點機械相連的輔助常閉觸點斷開,輔助常開觸點閉合,從而接通電源。當線圈斷電時,吸力消失, 動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,和主觸點機械相連的輔助常閉觸點閉合,輔助常開觸點斷開,從而切斷電源。 2、所謂常開、常閉是指電磁系統未通電動作前觸頭的狀態,即常開觸頭是指線圈未通電時,其動、靜觸頭是處于斷開狀態,線圈通電后就閉合,所以常開觸頭又稱動合觸頭常閉觸頭是指線圈未通電時,其動、靜觸頭是閉合的:.而線圈通電后,則斷開,所以常閉觸頭又稱動斷觸頭。 3、滅弧裝置滅弧裝置的使用是迅速切斷主觸點開斷時的電弧,可以看作是一個很大的電流,如不迅速切斷,將發生主觸點燒毛、熔焊等現象,因此交流接觸器一般都有滅弧裝置。對于容量較大的交流接觸器,常采用滅弧柵災弧。 二、交流接觸器的使用接法 1、一般三相接觸器一共有8個點,三路輸入,三路輸出,還有是控制點兩個。輸出和輸入是對應的,很容易能看出來。如果要加自鎖的話,則還需要從輸出點的一個端子將線接到控制輸入點上面。 2、首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上,產生電磁場。加電吸合,斷電后接觸點就斷開。知道原理后,你應該弄清楚外加電源的接點,也就是線圈的兩個接點,一般在接觸器的下部,并且各在一邊。其他的幾路輸入和輸出一般在上部,一看就知道。還要注意外加電源的電壓是多少(220V或 380V),一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制,根據原理理一下線路就可以了。 鄭州博格機電設備有限公司定做各種低壓配電柜、配電箱、電氣控制柜、plc控制柜、變頻柜等,可幫客戶設計配電柜圖紙,按圖定做?砂从脩粜枨蠡驁D紙進行報價,不同的配置要求,價格會稍有差異,如需詢價可電話咨詢! 歡迎客戶朋友來電咨詢! |
